动力换挡变速箱通过液压或电控单元，使内部齿轮组合来改变车辆的速度，通过不同的齿轮比例实现前进、倒车、减速和加速等功能，从而提高驾驶性能和行驶效率。在驾驶中，当车辆速度发生改变时，变速箱会根据速度和转速的变化，自动选择合适的齿轮比例，实现顺畅的加速、变速和减速操作，以适应不同的驾驶条件和需求。
一：动力换挡变速箱工作原理
动力换挡就是在汽车带着负载一边工作，一边变换档位，换挡过程中动力不中断的一种有级变速。
其主要工作原理是采用摩擦离合器（多为湿式、多片结构）作为动力换档执行元件的负载换档机构来实现。
实现动力换挡的主要控制元件有动力换挡变速箱、拖拉机电液控制单元、液压系统三大部分。变速箱的液压控制系统除对变速箱强制润滑外，还控制换挡离合器、主离合器、PTO和前桥驱动的分离和结合，以及制动器的制动。
扩展资料
动力换挡变速箱的液压控制系统除对变速箱强制润滑外，还控制换挡离合器、主离合器、PTO和前桥驱动的分离和结合，以及制动器的制动。
变速箱的主要性能参数，包括发动机输入转速、变速箱输入转速、液力变速箱输出转速、主离合器转速、离合器踏板位置、离合器位置、主变速箱挡位、PTO转速、变速箱温度、润滑系统油压等，通过各类传感器传递至变速箱电子控制单元（TCU）。
TCU根据驾驶员输入指令，控制液压系统中的电磁阀和对应的换挡离合器实现换挡，同时对转速、转矩、压力、流量、温度等进行监测。开发动力换挡变速箱，均需对（TCU）进行开发和参数设定，保证其控制的稳定和一致性。
动力换挡变速箱由于换挡过程简单，且动力不中断，改善了拖拉机的操纵性能，提高了工作效率。自1959年Caterpillar公司在D9D拖拉机上首次成功地应用动力换挡以来，由于这种机构在换挡时表现出的明显有点，引起了许多厂家纷纷效仿。
从生产动力换挡增扭器、Hi-Lo动力换挡机构和逆向机构（动力换向），到部分排挡动力换挡，再到全部排挡动力换挡，发展到多排挡全动力换挡（12个前进挡以上），其技术已非常成熟，并被很多生产厂家所应用。
二：动力换挡变速箱组成
动变速箱主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而自动变速箱AT是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。
其中液力变扭器是AT最具特点的部件，它由泵轮、涡轮和导轮等构件组成，直接输入发动机动力传递扭矩和离合作用。
泵轮和涡轮是一对工作组合，它们就好似相对放置的两台风扇，一台主动风扇吹出的风力会带动另一台被动风扇的叶片旋转，流动的空气——风力成了动能传递的媒介。
如果用液体代替空气成为传递动能的媒介，泵轮就会通过液体带动涡轮旋转，再在泵轮和涡轮之间加上导轮以提高液体的传递效率。
由于液力变矩器自动变速变矩范围不够大且效率偏低，因此在涡轮后面再串联几排行星齿轮提高效率，液压操纵系统会随发动机工作变化自行操纵行星齿轮，从而实现自动换档。

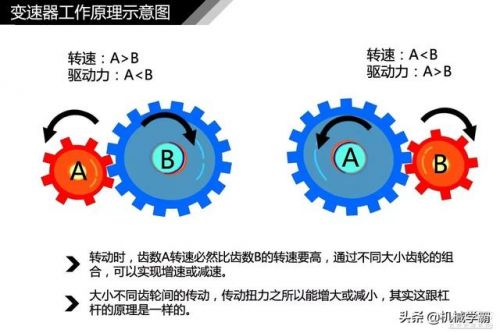

三：动力换挡变速箱原理图
【图解汽车】汽车变速器结构种类详解
变速箱关系到发动机的动力能否高效、平顺的输出，同时也会影响驾驶乐趣、舒适性和燃油经济性等诸多方面。
今天小编跟大家介绍一下变速箱的类型及优缺点，大家要仔细阅读哦！
1
MT手动变速箱
MT的英文全称是manual tran *** ission。中文意思是手动变速器，也称手动挡。即用手拨动变速杆才能改变变速器内的齿轮啮合位置，改变传动比，从而达到变速的目的。踩下离合时，方可拨得动变速杆。如果驾驶者技术好，装手动变速器的汽车在加速、超车时比自动变速车快，也省油。MT变速箱是目前使用主广泛的变速器。未来手动变速箱的发展趋势是挡位不断提高，以使发动机的转矩和转速更好地匹配汽车复杂的工况需求。
手动变速箱优点显而易见，它结构简单，性能可靠，制造和维护成本低廉，且传动效率高（理论上会更省油），另外，由于是纯机械控制，换挡反应快，且可以更直接的表现驾驶者的意愿，因此也更富驾驶乐趣，这些都是手动变速箱的优点。不过相比自动变速箱，它操作繁琐，而且在挡位切换时顿挫明显的劣势也是无法弥补的。
随着人们对汽车驾驭简化的要求不断提高，特别是国人希望能简化汽车操作，手动变速箱的市场必定会受到AT、CVT、DCT、AMT四大变速箱的冲击。有专家预测到自动变速箱的市场占有率将从2007年的74%下降到67%。但MT手动变速箱由于机械可靠性高、结构简单、动力性好这些原因，自动变速箱会是变速箱领域重要的组成部分。
2
AT自动变速箱
AT 的英文全称是automatic tran *** ission自动变速箱是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。其中液力变扭器是AT最重要的部件，它由泵轮、涡轮和导轮等构件组成，兼有传递扭矩和离合的作用。目前国内市场大多数自动变速挡变速箱使用的都是AT变速箱。
一般来说，自动变速器的挡位分为P、R、N、D、2（或S）、1（或L）等。自动变速器具有操作容易、驾驶舒适、能减少驾驶者疲劳的优点，已成为现代轿车配置的一种方向。装有自动变速器的汽车能根据路面状况自动变速变矩，驾驶者可以全神贯注地注视路面交通而不会被换挡搞得手忙脚乱。
优点：1、动力承载比CVT更高；2、得到了充分的市场验证，因此可靠性在自动变速箱里相对最高；3、技术成熟，研发成本相对较低。缺点：1、机构复杂，修理困难，维修成本高；2、换挡缺乏灵活性，有点“笨”，导致燃油经济性不佳，动力输出不够平顺。
3
AMT机械式自动变速箱
AMT的英文全称是automated mechanical tran *** ission。中文意思是机械式自动变速箱。AMT变速箱，是在通常的手动变速箱和离合器上配备一套电子控制的液压操纵系统，以达到自动切换挡位目的的机构。其实就是在手动变速器，也就是齿轮式机械变速器（MT）的原有基础上加装了微机控制的自动操纵系统，以此改变原来的手动操作系统。因此 AMT实际上是由一个机器人系统来完成操作离合器和选挡的两个动作，其核心技术是微机系统，电子技术及质量将直接决定AMT的性能与运行质量。
配备AMT的汽车不再需要离合器踏板，驾驶者只需简单地踩油门踏板就可以非常简单地启动和驾驶汽车。AMT汽车驾驶简单，驾驶者则只需要踩油门，由 AMT系统会自动地选择换挡的最佳时机，从而消除了发动机、离合器和变速箱的错误使用，避免换错挡，这一点对驾驶新手和整车的可靠性都非常重要。
优点：结构简单，传动的效率高、成本低。缺点：AMT变速箱在坡起、低速行驶时，离合器很难达到完美的“半联动”状态，所以顿挫感略强。
4
DCT双离合器变速箱
DCT全称为Dual ClutchTran *** ission，即双离合变速箱，从字面理解就是“有两组离合器的变速箱”。
从结构上，它传动机制与传统的手动变速箱相同，但由于两组离合器独立交替运作，几乎可以达到CVT般的无断点动力输出。此类变速箱有两个分支：干式双离合变速箱和湿式双离合变速箱。不同之处在于干式DCT是半封闭式变速箱，需要通过风冷散热；而湿式DCT的两组离合器片在一个密封的油槽中，通过浸泡着离合器片的变速器油吸收热量。当然，不同厂家对其有不同的叫法，比如大众的DSG也算是DCT范畴内。
优点：1、因其传动结构与手动变速箱一样，故承载力最高；2、换挡响应快，换挡平顺性仅略次于CVT；3、传动效率高，动力损失小，经济燃油性相对最佳。缺点：1、其工艺要求较高，技术成熟度相对其它几种自动变速箱最低，因此可靠性上大打折扣，故障率相对较高；2、干式双离合的散热还是个未解难题；3、湿式双离合在高扭矩下的摩擦力有限，因此会在一定程度上承载能力不足。
5
CVT机械式无级变速器
CVT全称为ContinuouslyVariable Tran *** ission，直接翻译就是连续可变传动，也就是我们常说的无级变速箱。
这种变速箱比传统的AT变速箱结构更简单，因为其传动结构有别于一般变速箱的齿轮传动，取而代之的是锥轮组和金属链带的组合，从而实现连续性无断点的动力传输，让发动机能长时间保持在理想的工况下。由于传动机构不像齿轮结合那样刚性连接，因此金属链带打滑是其基因里的劣根性，直接导致了其“传动容量”不足。
优点：1、最平顺的变速箱型式，动力传输断点；2、在经济转速下连续工作传动效率最高，从而达到节油的目的；3、零部件少、重量轻、体积小。缺点：1、传动带寿命相对短，维护成本高；2、动力承载有限，无法应用于大功率发动机，亦不宜对其进行过度改装或激烈高速驾驶。
四：动力换挡变速箱视频
怀挡的一个按钮是P挡，把档杆轻轻向前或者向后退是空挡（N挡），用力向前退是倒档（R挡），用力往后退是前进挡（D挡），至于手刹呢，用泊车档位（P挡）来代替吧！用大部分车都是这样的，但挂档的时候注意要踩住刹车！但，目前还没有视频
美国车用的最多，其实和一般的车换挡是一样的，就是档杆位子不一样，也分手动和自动。
是通过挂档杆（ISM）给变速箱电脑（ETC）一个指令，变速箱电脑自动挂上档位。
