​消谐系统工作原理(微机消谐装置有哪些你不知道的秘密)

消谐系统工作原理(微机消谐装置有哪些你不知道的秘密)

微机消谐装置,在电力行业中常被人称微机消谐、微机消谐器、二次消谐装置等等。

微机消谐装置,是国内抑制铁磁谐振过电压常用的一种智能型装置。当系统发生谐振时,微机消谐装置对谐振进行数据采集并分析出谐波成分及幅值,间歇短路开口三角吸收谐振能量,抑制铁磁谐振。

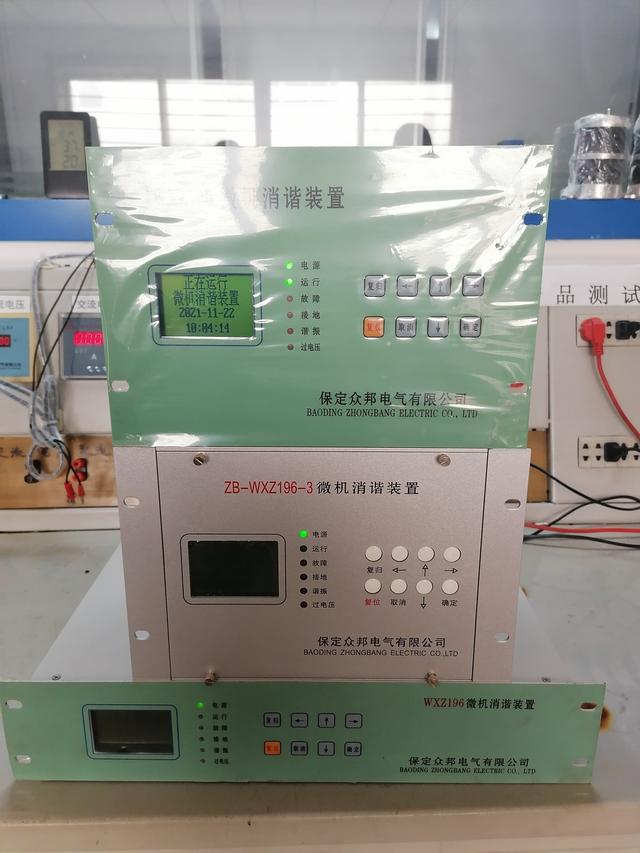

消谐系统工作原理(微机消谐装置有哪些你不知道的秘密)(1)

ZB-WXZ196微机消谐装置采用的核心元件是高性能的单片机,对PT柜内的开口三角处的电压进行循环检测。当PT柜正常工作的情况下,电压小于30V,装置内的大功率消谐元件处于阻断状态,对系统运行不产生影响。当PT开口三角电压大于30V时,系统出现故障。此时,微机消谐装置开始工作,对信号进行数据采集,通过电路对信号进行数字测量、滤波、放大等数字信号处理技术,然后对检测到的数据进行分析、计算,得出故障类型。如果出现的故障是铁磁谐振,系统将立即给予微机消谐信号,CPU进行记录、储存,并自动报警。

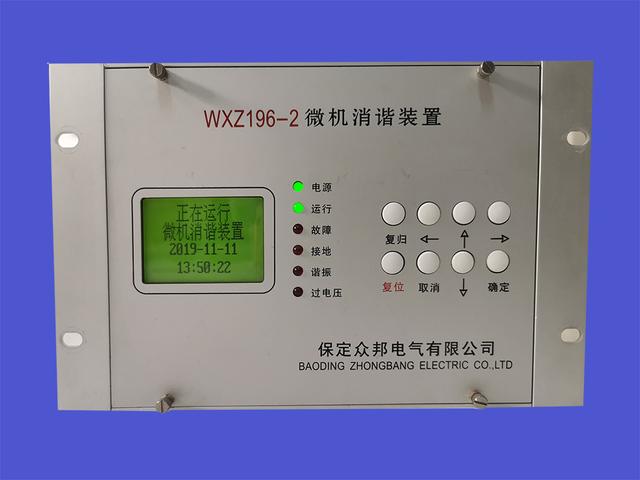

消谐系统工作原理(微机消谐装置有哪些你不知道的秘密)(2)

如果电路是过电压或单相接地故障,微机系统检测后,分别给出显示和报警,并且记录有关信息。故障处理完成后,微机消谐装置返回起始状态,并对PT内的电路继续进行监测。

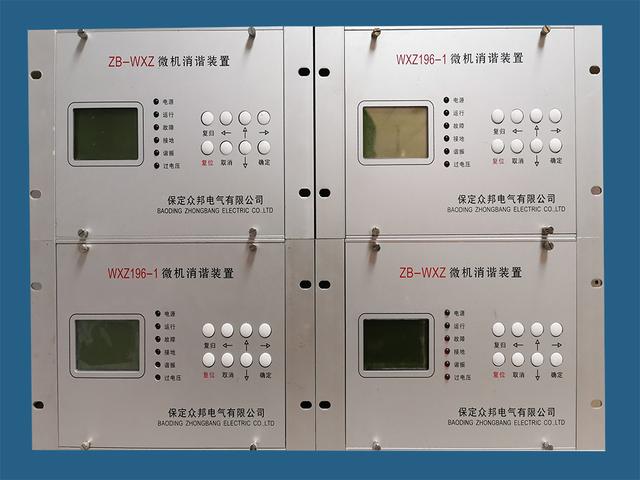

消谐系统工作原理(微机消谐装置有哪些你不知道的秘密)(3)

,
