给水排水｜给排水工程图形符号大全
不少给排水工程的小伙伴觉得工程图上的各种符号晦涩难记，于是我稍做了一些整理。
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。也有-F，就是废水。很少见有用-P 表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP。
雨水管道-Y. 。
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母： Q-流量或者风量 H-扬程 N-功率 P-压力 QW-潜污泵 其他阀门、器具之类的都是用图形区分。
JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水 。

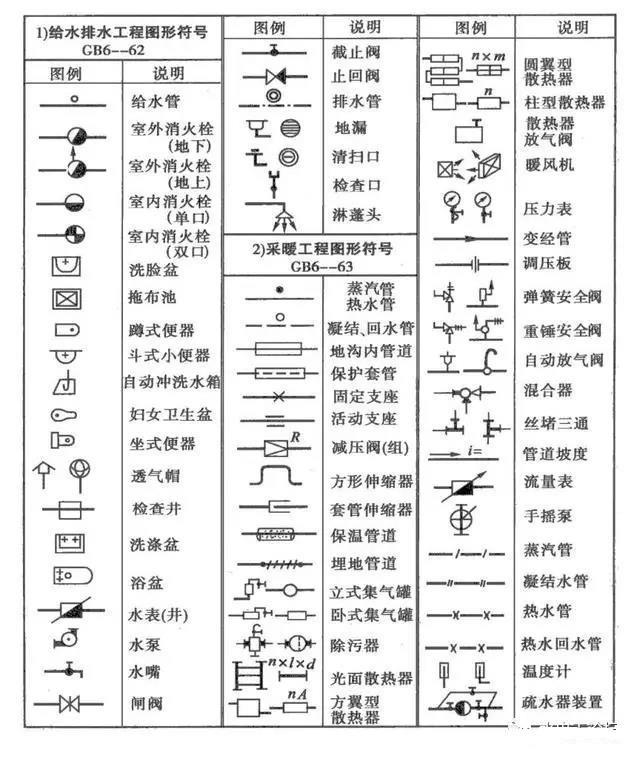

各种图形符号含义如下：
