​数字广播系统设备组成(ip广播系统介绍)

数字广播系统设备组成(ip广播系统介绍)

校园网络广播系统如何设计?校园范围广阔,不同的区域需要设置不同的音箱,不同的区域如何规划设计分区呢?今天一起来看看吧。

一、系统概述

数字IP网络广播,利用网络通信TCP/IP协议的优点,采用基于现有的LAN/WAN网络来建设,安装时无需单独布线。基于IP网络的节目传送,解决了传统广播系统存在的线路功率损耗、节目单一、控制方式落后、广播信号传播单向性等弱点,作为IP网络广播系统,通过基于网络的通信,单独设置系统服务器和通信终端,通信终端通过网络与系统服务器连接,采用基于网络传输的数字TCP/IP通信协议,基于网络数字音频技术, 将音频信号以数据包形式在局域网和广域网上进行传送,组成一套纯数字传输的远程数字IP广播系统。

数字IP网络广播系统采用独立的系统服务器,在整个网络传输只借助网络硬件设备;数字IP网络广播系统还可以与监控、门禁、消防系统、信息发布系统等融为一体,解决多套系统合为一起,方便使用和操控,达到多个系统合为一体;以上功能在传统广播和智能广播是不存在;IP网络广播系统采用数字压缩技术,每套音乐节目占用带宽约为128K左右,每套对讲节目占用带宽约为35K左右;在一百套节目同时播放时最多占用带宽不大于10M,对于上千兆的网络没有任何影响。

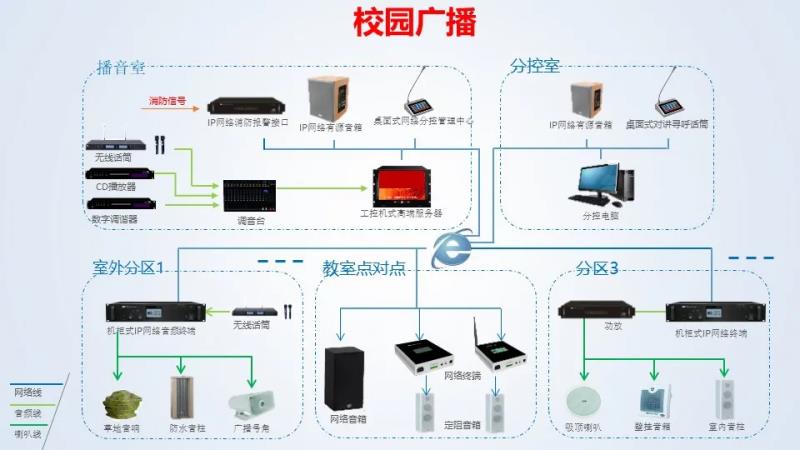

数字广播系统设备组成(ip广播系统介绍)(1)

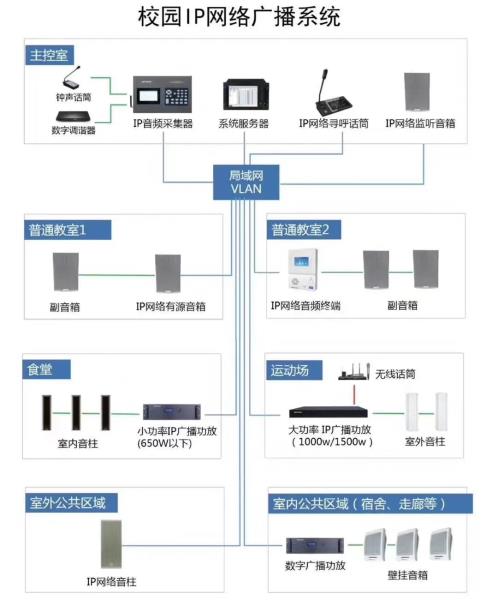

数字广播系统设备组成(ip广播系统介绍)(2)

二、系统优势

1、音质一流、延时小

l 音质一流:网络传输节目音频音质接近CD级(44.1K,16bit);

l 5段均衡:对终端音质进行5段均衡器调节,可根据终端设备在现场使用环境进行终端输出音色修正调节。

l 延时小:套节目占用带宽小于130Kbps,音频网络传输延时小于30毫秒;

2、系统稳定可靠

l 支持广播服务器双机热备功能,服务器实时检测主服务器的工作状态

l 实现主/备服务器间故障自动切换,备服务器可完整代理主服务器的管理控制功能

3、传输距离远,减少信号衰减

l 利用网络传输,音频传输距离无限制;

l 解决传统广播系统传输距离远,音频信号损失大,音质变差等问题;

4、施工布线简单、扩展方便

l 无需独立另外组建网络,可与视频监控网络、计算机网络、等多系统共网,减少施工成本;

l 采用基于网络扩展架构,系统升级非常简单,只需增加网络适配器和功放设备接入网络,通过服务器的配置即可轻松扩展;

5、操作人性化,触屏操作,简单易学

l 图形化操作界面,简单易学;

l 采用触屏操作,使用方便,同时也可外接鼠标、键盘;

l 全面支持Android、IOS、Windows三大操作系统平台客户端。

6、任务优先级自定义

l 系统支持用户自定义任务优先级;

l 可对终端本地信息优先级、广播对讲优先级、音乐与定时优先级等,灵活匹配各种应用场所的应用需求;

7、无限任意分区

l 数字广播系统可实现无限的分区,不会受到分区数量的限制,方便区域与功能扩展;

8、文本转语音功能

l 内置TTS文本转语音功能,并可调语速快慢、设置男声/女声

9、电子地图功能

l 可导入任意工程平面图,在平面图上实时显示终端状态,并支持全屏显示,可输出到液晶电视

10、平台整合、二次开发

l 提供 HTTP、SDK、Modbus 三种平台对接协议,每种协议都提供了详细的说明文档以及测试demo源码,方便二次开发,降低开发难度。

l 实现与其他系统平台整合(例如楼宇访客系统、监控视频系统等),扩展性强。

三、系统配置

本次学校公共广播系统是一套纯数字音频广播系统,中心校区公共广播系统要求严格按照中心校区公共广播的设计要求,结合相关设计标准和建设图纸进行设计,公共广播系统设计要求主要满足校区的背景音乐播放、信息广播、广播通知等使用需求,公共广播系统的总服务器设备设于总控室,在总控室安装系统的总主控设备、音源设备、消防紧急联动设备、广播呼叫设备、周边设备等,总控室的系统服务器是整个系统的总服务器,承担整个系统的运行通信,对整个系统进行广播寻呼控制,背景音乐播放控制,支持广播系统数据和音频的传输,支持系统定时播放、终端点播、临时插播、消防紧急广播等系统服务器功能;同时提供高品质的背景音乐,背景音乐包括有CD播放器,数字调谐器,PC播放器等。在校区每栋楼的监控弱电箱设置安装IP网络适配器功放,IP网络适配器通过网络交换机与消防监控室IP网络广播系统服务器连接,音频IP网络音频解码终端主要对来自服务器的控制信号和音频信号进行实时解码和播放,把数字音频信号转换成模拟音频信号传输给功率放大器,最后传输到前端音箱,由音箱放声、双色LED灯发出响应颜色;整个学校广播具体配置如下:

一、广播中心配置

广播中心设置于学校总控室,学校广播系统广播机房设备主要由服务器、音源设备、话筒、消防联动设备以及周边设备组成:

1、服务器是整个广播系统的核心部分,用于所有网络数据交换和处理;系统服务器主要对整个系统进行广播寻呼控制,背景音乐播放控制,支持广播系统数据和音频的传输,支持系统定时播放、终端点播、临时插播、消防紧急广播等系统服务器功能,通过控制软件进行文件播放、临时广播、设置定时广播、建立音乐节目库、设置日常背景音乐播放等功能,软件采用密码登陆,确保系统安全。

2、音源设备主要有合并式播放器组成,作为系统辅助音源,可播放CD、收音机音频信号,通过软件的采播,可以播放到每个楼层或所有楼层,用于音频信号放大和混合,把音频信号输出给系统采集终端,用于采集播放节目。

3、话筒设备主要由寻呼话筒、广播话筒组成,桌面式寻呼话筒可以进行对各个区域进行对讲和广播,广播方式可以采用单个区域或多个区域的广播,广播话筒用于紧急广播,在紧急情况下进行广播讲话。

4、周边其他设备主要由IP网络音箱、智能控制主机、机柜等组成,配置智能控制主机,用于定时控制设备电源打开和关闭,可以定时给音乐设备供电,用定时采集节目到指定区域播放,给其他设备定时上电和断电。配置IP网络音箱,通过服务器软件的控制,可以利用有源监听音箱监听到前端各个区域的节目播放内容和播放音量大小。

5、消防联动设备主要由采集器组成,系统配置采集器,由消防系统提供短路触发信号,采集器可直接联动消防系统,紧急情况下,停止背景音乐播放,启动紧急广播。

二、校园广播站

1、在校园设计校园广播站,主要设计分控软件V2.03、PC、调音台、话筒等设备,设计两只话筒用于学生做校园广播使用,设计1台调音台用于给话筒进行供电、提供音频接口、调音效果等,设计PC和分控软件用于音源信号采集。

三、教学楼

1、在学校教学楼的教室区域设计独立的IP终端和两只定阻音箱,满足校园日常多媒体教学上下课打铃等使用功能。

2、在教学楼公共走道区域设计壁挂扬声器,扬声器选用音箱,布置具体20米左右一只,采用RVV2*1.5喇叭线引入到弱电间,整栋教学楼公共走道作为1个广播分区,满足上下课打铃和校园广播。

四、综合楼

在综合楼公共走道区域设计壁挂扬声器,扬声器选用音箱,布置具体20米左右一只,采用RVV2*1.5喇叭线引入到弱电间,整栋楼公共走道作为1个广播分区,满足上下课打铃和校园广播。

五、宿舍楼

在男女宿舍楼公共走道区域设计壁挂扬声器,扬声器选用音箱,布置具体20米左右一只,采用RVV2*1.5喇叭线引入到弱电间,整栋楼公共走道作为1个广播分区,满足上下课打铃和校园广播。

六、食堂

在食堂就餐区域设计扬声器,考虑到食堂的环境噪音较大,扬声器选用功率需要大一些,设计音箱时考虑扬声器声压级足够,食堂采用音箱,采用RVV2*1.5喇叭线引入到监控弱电箱。

七、校园室外区域

在校园室外主干道设计音箱覆盖整个校园室外区域,音箱选用45W室外防水音柱,音箱采用壁挂安装方式,采用RVV2*2.5喇叭线引入到就尽监控弱电箱,根据校园广播室外面积大小和布线,分区按照片区进行分区。

八、分区设计

广播系统设计覆盖学校的教学楼、办公楼、食堂、宿舍、篮球场、校园主干道等区域;广播系统按楼层,结合不同的功能区域对公共广播系统的使用区别,进行划分校园广播分区,本次广播系统设计共5个广播分区和教室独立控制,具体点位详见点位表。
