本文目录
1.初中物理电磁铁知识点 2.电磁铁的基本原理是什么?他有那些基本结构? 3.电磁铁制动器工作原理示意图 4.自制电磁铁的原理

初中物理电磁铁知识点

电磁铁的原理，就是利用了流动的电荷周围会产生磁场，俗称电生磁这种现象。用一个周围缠绕有线圈的铁心，将线圈中通上电流，并由铁心将电流产生的磁场集中起来，就可以构成电磁铁。

初中物理电磁铁知识点

电磁铁的基本原理是什么?他有那些基本结构?

当线圈通电后，铁心和衔铁被磁化，成为极性相反的两块磁铁，它们之间产生电磁吸力。当吸力大于弹簧的反作用力时，衔铁开始向着铁心方向运动。当线圈中的电流小于某一定值或中断供电时，电磁吸力小于弹簧的反作用力，衔铁将在反作用力的作用下返回原来的释放位置。

内部带有铁心的、利用通有电流的线圈使其像磁铁一样具有磁性的装置叫做电磁铁,通常制成条形或蹄形。铁心要用容易磁化,又容易消失磁性的软铁或硅钢来制做。这样的电磁铁在通电时有磁性,断电后就随之消失。电磁铁有许多优点:电磁铁磁性的有无,可以用通、断电流控制。磁性的大小可以用电流的强弱或线圈的匝数来控制。电磁铁在日常生活中有极其广泛的应用。电磁铁是电流磁效应（电生磁）的一个应用，与生活联系紧密，如电磁继电器、电磁起重机、磁悬浮列车等。

电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置，以完成预期动作的一种电器。它是将电能转换为机械能的一种电磁元件。

电磁铁主要由线圈、铁心及衔铁三部分组成，铁心和衔铁一般用软磁材料制成。铁心一般是静止的，线圈总是装在铁心上。开关电器的电磁铁的衔铁上还装有弹簧，

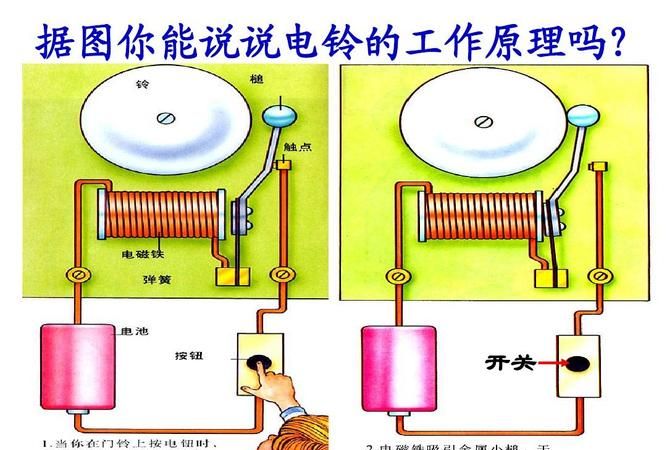

电磁铁的基本原理是什么?他有那些基本结构?

电磁铁制动器工作原理示意图

电磁铁原理：

当在通电螺线管内部插入铁芯后，铁芯被通电螺线管的磁场磁化。磁化后的铁芯也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。为了使电磁铁的磁性更强，通常将铁芯制成蹄形。

但要注意蹄形铁芯上线圈的绕向相反，一边顺时针，另一边必须逆时针。如果绕向相同，两线圈对铁芯的磁化作用将相互抵消，使铁芯不显磁性。

另外，电磁铁的铁芯用软铁制做，而不能用钢制做。否则钢一旦被磁化后，将长期保持磁性而不能退磁，则其磁性的强弱就不能用电流的大小来控制，而失去电磁铁应有的优点。

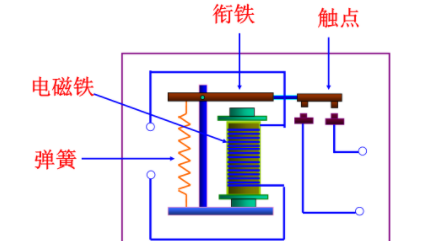

电磁铁原理,初中物理电磁铁知识点图3

扩展资料：

电磁铁可以分为直流电磁铁和交流电磁铁两大类型。如果按照用途来划分电磁铁，主要可分成以下五种：

1、牵引电磁铁──主要用来牵引机械装置、开启或关闭各种阀门，以执行自动控制任务。

2、起重电磁铁──用作起重装置来吊运钢锭、钢材、铁砂等铁磁性材料。

3、制动电磁铁──主要用于对电动机进行制动以达到准确停车的目的。

4、自动电器的电磁系统──如电磁继电器和接触器的电磁系统、自动开关的电磁脱扣器及操作电磁铁等。

5、其他用途的电磁铁──如磨床的电磁吸盘以及电磁振动器等。

参考资料来源：百度百科——电磁铁

自制电磁铁的原理

电磁铁工作原理

将电磁能变换为机械能以实现吸合作功的一种电器。通常由软磁材料制成的铁心、衔铁和励磁绕组组成。当励磁绕组通电时，绕组周围产生磁场，铁心磁化，并产生电磁吸力吸引衔铁，使之运动作功。电磁铁主要用于操动、牵引机械装置，以达到预期的目的。工业上常用的电磁铁有制动电磁铁、牵引电磁铁、起重电磁铁和阀用电磁铁等。此外，属于电磁铁类的还有用以传递或隔断两轴间的机械联系的电磁联轴器;用在机床工作台上以吸牢磁性材料工件的电磁吸盘;供高能物理、核聚变研究、磁流体发电和高速悬浮列车等方面使用的、能产生高达数十特（斯拉）的磁通密度而几乎不消耗绕组功率的超导电磁铁等。

起重电磁铁

用来吊运和装卸铁磁性物体的电磁铁。工业上常用以吊运或装卸铁矿石、铁砂、废钢铁、钢锭、钢轨以及各种钢材和钢质工件。起重电磁铁通常做成圆盘形或矩形，并带有内磁极和外磁极。当励磁绕组通电后，内外磁极均被磁化，吸引钢质材料或工件（相当于一般电磁铁中的衔铁），形成一个闭合的磁路。为保护励磁绕组，使之不因磁极与被吸引物体间的机械撞击所损伤，起重电磁铁通常采用甲壳式结构，并且采用直流励磁。

牵引电磁铁

供牵引和推斥机械装置用的一种电磁铁。主要用于各种自动设备中，以实现远距离控制。为了能够在长行程下获得较大的电磁吸力，牵引电磁铁一般采用吸引特性比较平坦的甲壳式结构。其内部装有铁心、衔铁和励磁线圈。使用时，将铁心固定在机械装置的静止部件上，衔铁则连接在牵引杆上。当励磁绕组通电后，铁心被磁化，产生电磁吸力吸引衔铁，后者则通过牵引杆来操纵所控制的机械装置的机构。为了适应不同控制对象的需要，牵引电磁铁有拉动式和推动式两种，但都不具备复位装置。牵引电磁铁的主要技术指标为一定行程下的电磁吸力、操作频率和寿命。

制动电磁铁

作机械制动用的一种电磁铁。主要用于电力驱动装置和起重运输设备中，并与制动器配合使用，使电动机准确停车和悬吊着的重物不致坠落。制动电磁铁按衔铁行程分为长行程和短行程两类;按励磁方式分为直流和交流、并励和串励以及单相和三相等种类。制动电磁铁的工作原理是：当电磁铁的绕组通电后，衔铁被吸向铁心，并通过制动器中的停档压迫制动杆，使之移动，从而迫使制动器松闸。切断线圈电源后，制动杆在弹簧作用下使衔铁脱离磁轭，而制动器则将机构刹住。制动电磁铁的主要技术参数是行程、一定行程下的电磁吸力、操作频率和通电持续率。操作频率是指每小时操作的次数;通电持续率是指每次通电时间与每次通电及不通电时间之和的百分比。使用中，制动电磁铁与瓦式制动器相配合时用短行程类;与皮带制动器相配合时用长行程类。制动电磁铁通过液压方式将电磁力传递给制动机构的称液压制动电磁铁。

阀用电磁铁

供远距离操作各种液压、气动系统阀门的电磁铁。常用于各种金属切削机床中。阀用电磁铁不设复位装置，而由阀体中的弹簧使之复位。当电磁铁的励磁绕组通过电流时，电磁吸力即克服弹簧阻力，使阀体的推杆移动，将阀门开启;当励磁绕组断电后，在复位弹簧作用下，阀体推杆便推动衔铁，使其移动额定行程处，阀门关闭。阀用电磁铁分为湿式和干式两种。湿式阀用电磁铁的衔铁在液压油中工作，由于油的冷却作用，使其与具有相同吸力的电磁铁相比，有较小的尺寸。

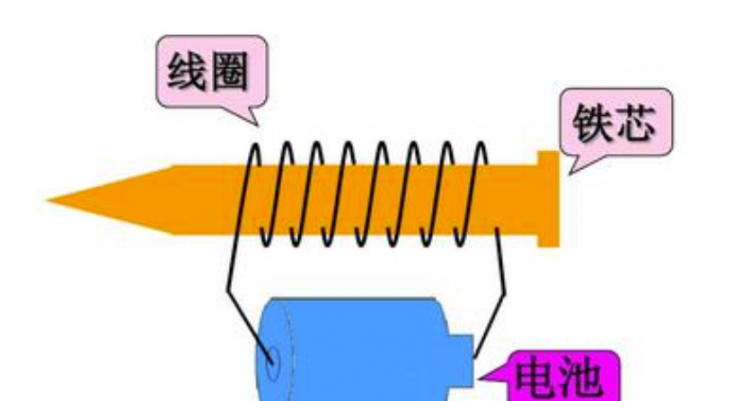

自制电磁铁的原理
