环保监测系统是一种在线监测设备，用于监测空气、水质、土壤等环境因素的变化情况。它采用先进的传感技术和数据采集装置，实时收集环境数据，并将数据上传到云端平台进行处理和分析。这些数据可以帮助环保部门及时掌握环境质量的变化情况，及时采取措施保护环境，维护公众健康。

一：环保监测系统在线监测

生态环境部《水污染源在线监测系统（CODCr、NH3-N等）运行技术规范》（HJ 355-2019）第6章规定了水污染源在线监测系统的采样方式。

pH水质自动分析仪、温度计和流量计对瞬时水样进行监测：

连续排放时，pH值、温度和流量至少每10min获得一个监测数据；

间歇排放时，数据数量不小于污水累计排放小时数的6倍。

CODCr、NH3-N、TP、TN、TOC水质自动分析仪对混合水样进行监测：

连续排放时，每日从零点计时，每1小时为一个时间段，水质自动采样系统在该时段进行时间等比例或流量等比例采样（如：每15分钟采一次样，1小时内采集4次水样，保证该时间段内采集样品量满足使用），水质自动分析仪测试该时段的混合水样，其测定结果应计为该时段的水污染源连续排放平均浓度；

间歇排放时，每1小时为一个时间段，水质自动采样系统在该时段进行时间等比例或流量等比例采样（依据现场实际排放量设置，确保在排放时可采集到水样），采样结束后由水质自动分析仪测试该时段的混合水样，其测定结果应计为该时段的水污染源排放平均浓度。如果某个采样周期内所采集样品量无法满足仪器分析之用，则对该时段作无数据处理。

如果企业设置的采样方式不符合最新要求，应立即添置、更新采样设备和监测仪器，以满足现行有效的技术指南要求。否则，生态环境部门将按照自动监控设施不正常运行进行查处。

二：环保监测系统主要监测什么

是为环境保护行政主管部门决策提供科学依据的事业单位，其主管部门是同级的环保行政部门。其主要职责是对辖区的环境各要素环境质量进行监测。对辖区的各类污染源的监测。对辖区内的污染事故进行应急监测及对污染的原因和程度进行鉴定。

三：环保监测系统竞赛套件

烟气在线监测系统也就是固定污染源烟气连续排放的污染物浓度连续自动监测设备。其监测数据实时反应生产情况，为生产运行人员操作设备提供依据，也为环保部门提供排放监测信息。同时CEMS数据也是国家排污费税收取以及相关环保处罚的一个重要依据，因此CEMS的运行稳定性至关重要。

环保监测系统在线监测，环保监测系统竞赛套件-第1张图片-

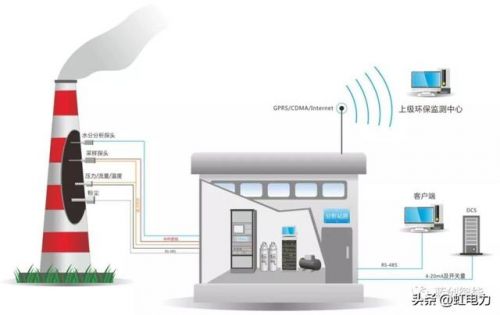

CEMS系统的运行原理

烟气在线监测系统（CEMS）是许多大型工厂正常运行和环保数据监测传输的重要在线监测系统，主要应用在火力发电、供热锅炉、水泥建材和金属冶炼等行业。CEMS主要由烟气成分分析单元，烟尘浓度监测单元，流量监测单元，数据采集、处理及控制单元组成。主要监测参数为SO2、NOx、O2以及烟气流速、温度、压力、湿度、粉尘浓度等。

其运行原理是通过加热抽取法（抽取冷凝法）将烟道中气体取出并输送到预处理单元，预处理单元将烟道中的气体经预处理后送入分析仪表。通过在线气体分析仪表（烟气分析仪）对烟气中多种污染物进行连续监测，将测量数据显示在仪表上，最后通过数采仪或VPN将监测数据实时传到环保监控网络。

CEMS维护过程中的注意事项

为保证CEMS测量数据准确可靠，每天巡视检查CEMS各设备的工作情况，查看历史数据和数据报表，及时发现和排除设备存在的异常，提高系统的可靠性。需要做好以下日常维护保养工作：

1加热装置和制冷装置

加热装置和制冷装置是保护烟气分析仪的重要设备，是日常巡视和维护的重点

2蠕动泵检查

蠕动泵用于排出制冷器冷凝筒内的水和密封取样气路。如果蠕动泵长时间不工作，冷凝水会进入采样泵和分析仪，造成设备损坏。

3反吹系统检查

反吹系统检查时，检查反吹气源压力是否在正常范围内。手动反吹时，将系统切至维护状态进行反吹。自动反吹是在PLC控制系统中设置好反吹时间并将测量数据进行保持，不会因反吹而发生控制系统调节异常或者设备损坏。

4烟气分析仪的定期标定

烟气分析仪需要定期进行零点和量程标定。CEMS监测站房都配有每种被测介质因子的高中低三种浓度的标准气体和高纯氮，标定完毕通入另一浓度的标准气进行比对。标定周期为每半年至少一次。自动零点校准根据现场设备实际情况设置为8-12个小时自动进行一次零点标定，避免出现零点漂移，保证分析测量的准确性。

5参数量程的一致性

在分析仪和标准气体的选择方面要注意，分析仪量程要根据烟气中所测介质因子的设计浓度来选择，量程不应超过污染源排放允许限值的两到三倍，保证烟气分析仪所测量数据的准确度；标准气体的选择要根据分析仪的量程和所测介质因子通常浓度来选择，不宜过高或者过低（量程的80%-100%以内）。上位机、PLC及数据采集仪的量程设置应保持一致。

运行过程中常见故障及解决 ***

烟气在线监测系统作为一个重要监控系统，其复杂程度不小，系统内部环环相扣，每一个小故障都可致整个系统出现大问题。

1温度、压力、流量、湿度数据异常

检查相应的测量元件是否正常，取样管路是否畅通。

2颗粒物测量值异常

检查粉尘仪电源是否正常、粉尘仪是否损坏；检查探头镜片是否洁净，否则进行清洁处理；吹扫压缩空气是否正常投入。

3样气流量异常

流量异常一般是流量低于正常值或无流量显示。检查转子流量计是否存在卡塞；转子流量计正常，则检查整个取样管路是否漏点或堵塞。

4数据异常的原因分析及处理

根据监控系统流程，任一环节故障均会导致测量数据异常。当出现数据异常的情况，根据实际情况，做出初步判断，从故障可能性最大的部件开始进行逐项排查，直至设备运行正常。

烟气分析仪显示氧量超过或者低于正常值

出现氧量测量值高出正常值时，检查取样管路是否存在泄漏；氧量低或者无显示时检查氧量传感器是否正常，否则予以更换。
